產品詳情

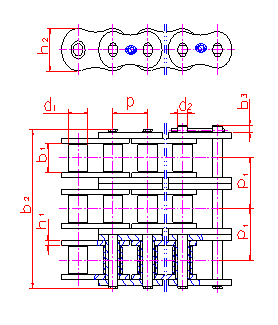

A系列短節距傳動用高強度精密滾子鏈



鏈號
Chain NO.		GB鏈號
Chain NO.		節距
Pitch
p
mm		滾子直徑
Roller Diameter
d1(max)
mm		內鏈節內寬
Inner width of inner link
b1(min)
mm		銷軸直徑
Pin diameter
d2(max)
mm		鏈板厚度
Plate thickness
h1
mm		鏈板高度
Plate height
h2
mm		排距
Array pitch
pt
mm		銷軸長度
Pin length
b2
mm		止鎖銷附加寬度
b3
mm		拉伸載荷
Tensile load
min
KN		每米重量
Weight/m
80-116A-125.40 15.88 15.75 7.94 3.18 24.13 -32.60 3.6 55.60 2.76
80-216A-225.40 15.88 15.75 7.94 3.18 24.13 29.29 61.90 3.6 111.20 5.45
80-316A-325.40 15.88 15.75 7.94 3.18 24.13 29.29 91.20 3.6 166.80 8.15
100-120A-131.75 19.05 18.90 9.54 3.96 30.18 -39.60 4.0 86.74 4.15
100-220A-231.75 19.05 18.90 9.54 3.96 30.18 35.76 75.40 4.0 173.48 8.20
100-320A-331.75 19.05 18.90 9.54 3.96 30.18 35.76 111.20 4.0 260.22 12.25
120-124A-138.10 22.22 25.23 11.11 4.75 36.20 -49.90 4.2 125.10 6.05
120-224A-238.10 22.22 25.23 11.11 4.75 36.20 45.44 95.30 4.2 250.20 11.99
120-324A-338.10 22.22 25.23 11.11 4.75 36.20 45.44 140.80 4.2 375.30 17.93
140-128A-144.45 25.40 25.23 12.71 5.56 42.24 -53.70 4.7 170.27 7.78
140-228A-244.45 25.40 25.23 12.71 5.56 42.24 48.87 102.60 4.7 340.54 15.44
140-328A-344.45 25.40 25.23 12.71 5.56 42.24 48.87 151.40 4.7 510.81 23.09
160-132A-150.80 28.57 31.55 14.29 6.35 48.26 -63.90 5.1 222.40 10.33
160-232A-250.80 28.57 31.55 14.29 6.35 48.26 58.55 122.50 5.1 444.80 20.50
160-332A-350.80 28.57 31.55 14.29 6.35 48.26 58.55 181.00 5.1 667.20 30.67
180-136A-157.15 35.71 35.48 17.46 7.14 54.31 -72.20 5.5 280.20 13.78
180-236A-257.15 35.71 35.48 17.46 7.14 54.31 65.84 138.00 5.5 560.50 27.70
180-336A-357.15 35.71 35.48 17.46 7.14 54.31 65.84 203.90 5.5 840.70 41.44
200-140A-163.50 39.67 37.85 19.85 7.92 60.33 -77.90 6.6 347.50 17.04
200-240A-263.50 39.67 37.85 19.85 7.92 60.33 71.55 149.50 6.6 695.00 33.83
200-340A-363.50 39.67 37.85 19.85 7.92 60.33 71.55 221.00 6.6 1042.50 50.63
240-148A-176.20 47.62 47.35 23.81 9.52 72.39 -95.10 7.1 500.40 24.93
240-248A-276.20 47.62 47.35 23.81 9.52 72.39 87.83 183.00 7.1 1000.80 49.54
240-348A-376.20 47.62 47.35 23.81 9.52 72.39 87.83 270.80 7.1 1501.20 74.16
